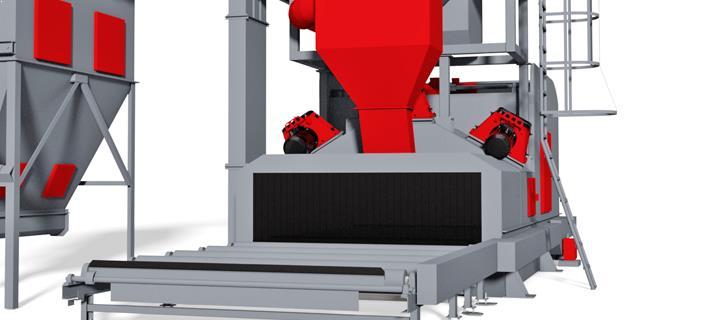

Rollbahn-Strahlanlage

  • Rollbahn
    Rollbahn

Diese Strahlanlagen sind für große Werkstücke Reinigung. Für Bleche, Profile, I und H travers und einfache Konstruktionen. Meistens sind zu entfernen Zunder, Rost, Farbe Vorbehandlung zum Lackieren, Entgraten und allgemeine Herstellung von Oberflächen vor dem Schweißen, Schneiden und Bearbeitung, werdenden.

Die Werkstücke bewegen sich mithilfe des Rollenförderers durch die Maschine. Turbinen sind aus verschleißfestem Material gemacht, die Leistung ist von 5,5 bis 30 kW und sichern eine wirkungsvolle Strahlung. Standard Strömungsmaschinen mit Rollenförderers eignen sie sich für Behandlung von Werkstücken mit einer Breite von 600 mm bis 5000 mm und einer Geschwindigkeit des Rollenförderers von 0,5 m / min bis 7 m / min aufweist.

Das robuste Maschinengehäuse ist im Strahlungsteil mit verschleißfesten Schildern aus Manganstahl geschützt. Die Eingangsdichtungskammer mit einer Serie von Gummivorhängen und die Ausgangsreinigungskammer halten Scheuermaterial in der Maschine zurück. Die rotierende Bürste und der Hochdruckventilator entfernen das Scheuermaterial vom Werkstück vor dem Ausgang aus der Maschine. Die Schneckentransporter, der Aufzug und der Sandreiniger ermöglichen den Rückgang und eine dauerhafte Reinigung vom Scheuermaterial.



Die Standartausstattung der Strahlanlage umfass: PLC, ein display, automatischer und manueller Arbeitsweise, automatische Einschaltung der Turbinen, Arbeitsstundenzähler, Umrichter des Rollgangantriebs, usw.

Die Maschinen können gemeinsam mit der Trocknungskammer, der automatischen Färbungskammer und dem Trocknungstunnel in hochproduktive Linien für das Auftragen der Grundfarbe eingebaut werden.

Technische Angaben

Strahlanlage Typ P-600x400 P-1000x400 P-1250x400 P-1600x500 P-1600x500 P-2000x500 P-2500x600 P-3000x600 P-4000x600
Max Arbeitbreite für die Blech (mm) 600 1000 1250 1600 1600 2000 2500 3000 4000
Max Arbeitsbreite für Profile (mm) 400 700 800 1200 1200 1200 1800 2000 2000
Max Arbeitshöhe für Profile (mm) 400 400 400 500 500 500 600 600 600
Durchflussrate (m/min) 0.5-2.5 0.4-2.0 0.4-2.0 0.5-2.5 0.5-2.5 0.5-2.5 0.5-2.5 0.6-3.0 0.6-3.0
Max. Belastung auf der Rollenbahn (kg/m) 300 500 600 1000 1000 1000 1500 2000 2000
Turbine Leistung (geraden Klappen) (kW) 7.5 7.5 11 15 11-(15) 11-(15) 15-(22) 15-(22) 15-(30)
Anzahl der Turbinen 4 4 4 4 6 6 6 8 8
Turbine Durchmesser (mm) 300 300 300 380 300-(380) 380 380 380 380
Maschine Gewicht (kg) 7000 9000 11200 15500 15500 19600 22500 26000 38000
Abgesaugte Luftmenge (m3/h) 5500 8000 8000 10000 10000 16000 17000 24000 33000
